了解RJ45和8P8C連接器
2024-07-11 4097

在計算機網絡世界中，術語RJ45和8P8C在指代以太網電纜上的連接器時通常會互換使用。但是，這些術語並不是真正的互換，並且了解它們之間的區別非常適合參與網絡安裝和維護的任何人。本文深入研究了RJ45連接器的起源，圍繞8p8c連接器的差異和誤解以及RJ45連接器的配置。通過探索這些主題，我們旨在闡明共同的混亂，並對這些網絡組成部分進行全面的理解。

目錄

圖1：RJ45連接器又稱“ 8p8c”

RJ45的開始

術語“ RJ45”既廣泛識別，又在以太網電纜的上下文中經常使用。“ RJ”代表“註冊插孔”，這是一種為標準化電信網絡接口開發的特定類型的連接器。創建了真正的RJ45連接器是為了促進電話網絡中的連接，為使用硬線繩索或笨重的插頭提供了緊湊且具有成本效益的替代方案。這項創新降低了電話網絡安裝的複雜性和費用。它為更有效的通信基礎架構鋪平了道路。

發展 RJ45連接器 標誌著電信的時刻。它的設計結合了一個較小的塑料外殼，使其比以前的連接器更容易處理。這種緊湊的設計允許更高的連接密度。連接器的內部結構具有鍍金的觸點，提供了可靠和耐腐蝕的電連接，可確保隨著時間的推移一致的性能。這與較舊的連接器形成鮮明對比，後者經常因腐蝕和磨損而導致信號降解。實際上，RJ45連接器簡化了安裝過程。安裝人員可以按照標準化的接線方案迅速剝離電纜夾克，取消電線對，並將其插入連接器的插槽中。該設計確保每條電線都可以安全接觸，從而減少了可能破壞通信的連接不良的可能性。電線到達位置後，壓接工具將觸點壓入電線以將連接器固定到電纜上。此操作雖然簡單，但需要精確和護理以確保最佳性能。

從“ RJ45”連接器中對“ 8p8c”的誤解

術語8p8c，代表八個位置，八個觸點，是指這些連接器中的特定引腳配置。每個8p8c插頭都有八個位置，分開了大約一毫米，插入了單個電線。在各種8p8c連接器中，現代的RJ45以太網連接器最為普遍。儘管8p8c和RJ45連接器之間存在技術差異，但它們的物理相似性導致了廣泛的影響。 儘管不正確，但將“ RJ45”用作計算機網絡中使用的任何八個小額（8p8c）模塊化連接器的覆蓋術語。

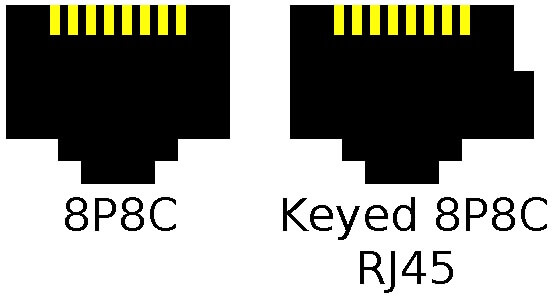

圖2：8p8c vs. true RJ45連接器

如何區分它們？ 8p8c和TRUE RJ45連接器之間的主要區別在於兼容性。雖然可以將8P8C連接器插入RJ45插座中，但由於RJ45連接器的特定鍵合，相反是不正確的。 這種差異導致了混亂和錯誤的責任。在此期間，許多專業人士錯誤地將未鑰匙的8p8c連接器稱為“ RJ45S”。這種錯誤的稱呼迅速遍及整個行業，儘管技術不准確，但幾乎所有電子設備文檔現在都將8p8c連接器稱為RJ45連接器。不正確的術語的廣泛採用持續存在，因為它簡化了行業內部的溝通。 用戶和專業人員都繼續使用“ RJ45”一詞來指代8P8C連接器，以避免混淆和辯論。 這種做法已經深深地根深蒂固，因此很快就不可能改變。理解這種常見的誤解強調了在技術領域清晰準確的術語的重要性。承認這些術語的起源及其誤用，使行業專業人員可以更好地瀏覽網絡技術的複雜性。

實際上，8p8c和RJ45之間的混淆可能會導致安裝過程中的挑戰甚至故障排除。技術人員必須確保使用正確的連接器類型來維持網絡完整性。使用這些連接器時，需要精確的8p8c配置中的電線對齊。必須按照T568A或T568B標準的顏色編碼方案將每根電線插入其指定位置。對細節的細緻關注確保電氣連接是安全的，並且網絡有效運行。

RJ45組件

RJ45連接器的主要組件包括 塑料外殼和鍍金的接觸，可提供極端的彈性。 這些外殼包含了鍍金的觸點，非常適合與以太網電纜中的八根電線接口。黃金鍍金非常出色，因為黃金是電力的出色指揮，並且具有耐腐蝕性。RJ45連接器中的觸點旨在容納不同類型的電纜。 兩鍵式觸點通常用於擱淺的電纜。這些觸點更靈活，更適合可能經常移動或彎曲的電纜的應用。相比之下，可以與固體和絞合的電線一起使用三鍵式觸點，提供更大的多功能性和更穩定的連接。 需要此靈活性以確保連接器可以與電纜的特定結構進行安全連接。 在準備安裝RJ45連接器時，技術人員必須剝離電纜夾克並解開電線。 然後將每根電線插入連接器中的各自的插槽中，以確保裸露的銅與鍍金銷接觸。 壓接工具用於將觸點壓入電線，將其固定到位並建立可靠的連接。 此過程需要精確，因為任何未對準都會導致連通性和網絡性能問題不良。

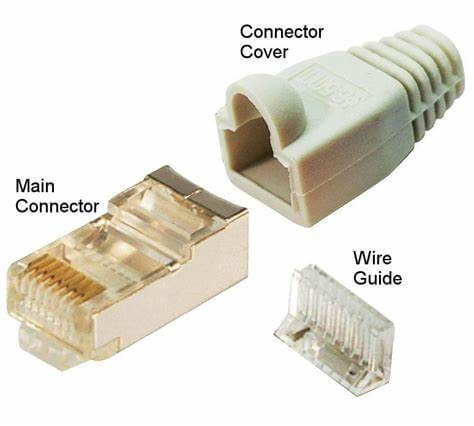

圖3：基本RJ45連接器組件

為了保持安全的連接，RJ45連接器配備了應變和鎖緊閂鎖。 應變閂鎖可確保連接器牢固地將其捕捉到位，從而防止其隨著時間的流逝而鬆開，這在受身體壓力或運動的環境中尤其使用。使用應變閂鎖安裝RJ45連接器通常需要特定的壓接工具以確保適當的擬合度。另一方面，固定閂鎖可防止網絡電纜無意間斷開連接。在插入或卸下模塊化插頭時，必須按下鎖緊閂鎖以釋放連接，從而添加額外的安全性。

RJ45連接器引腳配置

RJ45連接器粘附在兩個標準的引腳配置“ T568A和T568B”上，它們定義了連接器中八根電線的佈置。每根電線都用特定的條紋和固體組合進行顏色編碼 - 棕色，綠色，橙色，藍色或白色。此顏色編碼是維持不同網絡安裝的一致性和兼容性的理想選擇。建立了T568A和T568B標準，以提供一種通用的接線方法，以確保來自不同製造商的電纜和連接器可互操作。

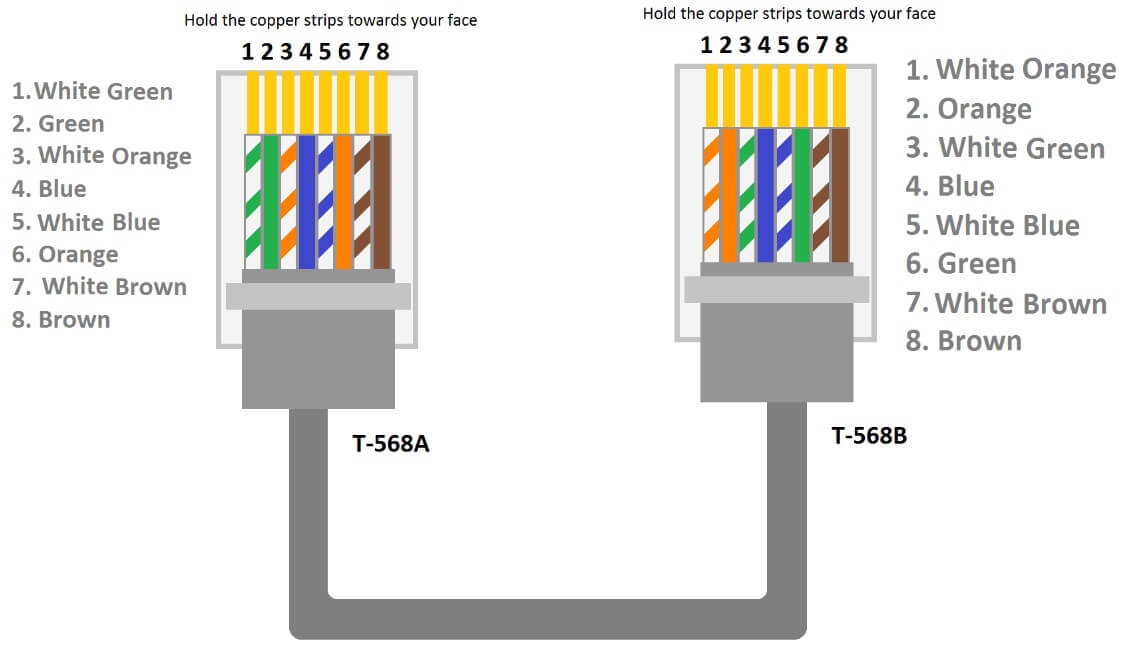

圖4：RJ45連接器引腳配置（T568A和T568B）

RJ45連接器型號

為了滿足網絡安裝的各種需求，RJ45連接器有各種類型，包括CAT5E，CAT6，CAT6A和CAT7。每種類型的設計都與特定類別的網絡電纜兼容，以確保它們滿足特定的性能要求和應用程序 - 無論是家庭網絡，辦公室設置還是大型數據中心。

非通行證與傳球

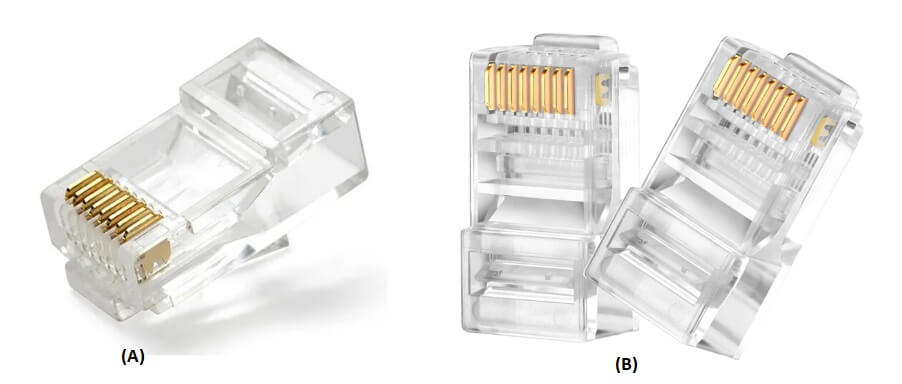

圖5：非通行證（a）與通行證（b）

傳統的RJ45連接器稱為非通行連接器，通常稱為8p8c模塊化插頭。這些連接器的傳統設計被廣泛使用和認可。 它的設計是將電纜電線插入連接器主體並終止在其中的地方。為了準備標準的RJ45連接器，技術人員將以太網電纜的外套剝離，取消雙翼，並根據佈線標準安排電線。然後將電線修剪為正確的長度，然後插入連接器，並在其中壓接，以建立接觸。 但是，通過RJ45連接器使網絡電纜線通過連接器主體。 此設計功能在終止連接器之前簡化了電線的對齊，從而使新手或DIY愛好者更加簡單。通行連接器可通過在壓接之前目視驗證電線訂單來易於使用。儘管它們需要特定的壓接工具，但是在終止終止之前正確對齊電線的好處可降低安裝錯誤並提高可靠性。

屏蔽與未屏蔽

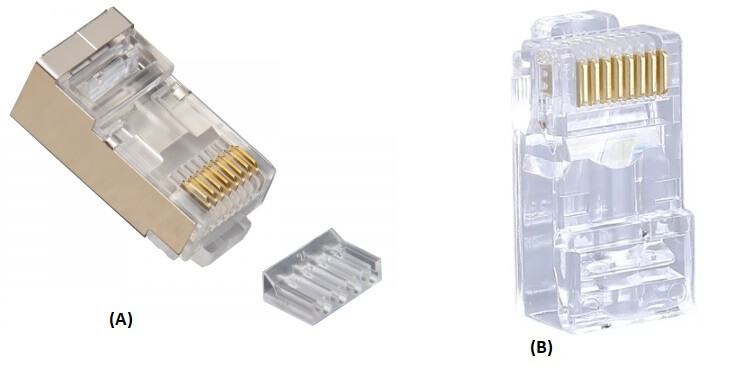

圖6：屏蔽（a）vs不屏蔽（b）

RJ45連接器中的另一個主要區別是在屏蔽模型和未屏蔽模型之間。 未屏蔽的RJ45連接器具有塑料外殼。 它們通常用於電磁干擾（EMI）最小的環境中。 相反，屏蔽的RJ45連接器配備了金屬屏蔽 旨在防止EMI。 這種屏蔽在具有高水平的電子噪聲的環境中是理想的選擇，例如工業環境或具有密集的電子設備的區域。

標準vs toolless

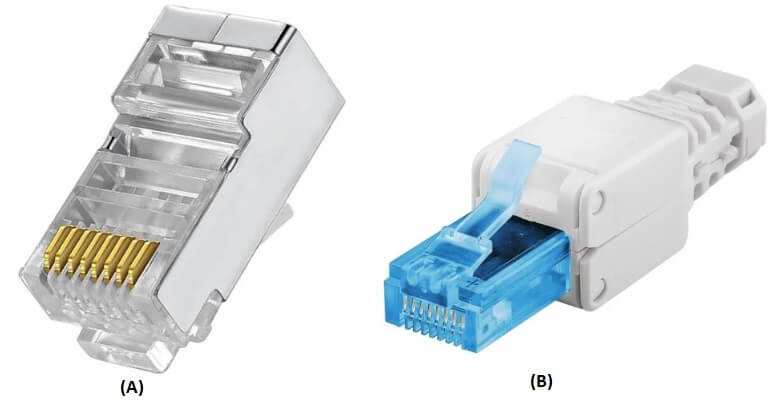

圖7：標準（a）vs toolless（b）

標準RJ45連接器需要使用專業的壓接工具進行適當的終止。 這些工具用於確保連接器牢固地連接到電纜上，因此提供了可靠的連接。該過程涉及剝離電纜，以正確的順序排列電線，並使用壓接工具將觸點壓入電線。該方法雖然有效，但需要精確和適當的技術來避免連接問題。 相比之下，可以無需使用此類工具而終止TOOLLESS RJ45連接器，從而為現場終止和快速連接提供方便的解決方案。 在需要頻繁的電纜移動的情況下，TOOLLESS連接器特別有用。這種靈活性使得連接器非常適合動態環境和緊急情況，其中需要快速重新配置網絡連接。

單件與兩件式

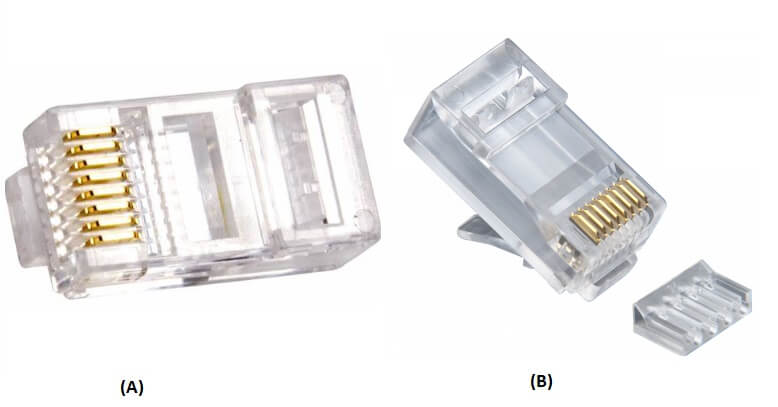

圖8：單件（a）vs兩件式（b）

單件RJ45連接器由一個單個外殼單元組成，將電纜線插入並終止。 這種設計雖然有效，但有時可能會使電線對準具有挑戰性，尤其是對於經驗不足的技術人員而言。如果沒有能夠在連接器內部調整電線，確保將每根電線都正確放置並完全插入可能很困難。 但是，兩件式RJ45連接器包括一個額外的負載欄，該桿有助於對齊八根電線，從而更容易，更快地接線。 負載桿允許將電線佈置和固定，然後再將其插入主連接器主體。此功能簡化了安裝過程，並增強了連接器對乾擾的阻力。通過確保精確的電線放置，兩件式連接器提供了更穩定和可靠的連接。

故障排除RJ45連接器問題

儘管RJ45連接器在網絡基礎架構中具有穩健性和主要作用，但仍然可以遇到破壞網絡功能的幾個問題。 最常見的問題之一是接線序列不當。 需要根據T568A/T568B標準正確地放置每條電線。誤差會導致連通性問題或完整的網絡故障。技術人員必須精心遵循這些佈線標準，以保持網絡完整性和性能。當創建自定義電纜或修復現有電纜時，特別使用了對細節的關注，因為與標準的任何偏差都可能導致重大問題。 RJ45連接器的另一個常見問題涉及連接器上的小塑料選項卡。 此標籤旨在在電纜和端口之間建立緊密而安全的連接，以避免意外斷開連接。但是，標籤的設計也使其容易受到損壞。如果向後彎曲，則Tab可以輕鬆捕捉，導致電纜從端口滑出並引起連接問題。為了避免這種情況，用戶應謹慎處理RJ45連接器。在選項卡確實斷開的情況下，通常需要更換連接器以還原可靠的連接。

需要正確處理和安裝RJ45連接器以防止這些問題。 使用正確的壓接工具和技術可確保將接觸引腳牢固地按在電線中，以提供穩定，一致的連接。在壓接過程中，它用於確保將電線對完全插入連接器中，並且每根電線都達到相應的接觸。這樣可以防止諸如間歇性連接或信號損失之類的問題。同樣，確保需要兼容連接器和電纜；不匹配的組件會導致性能差和頻繁斷開連接。

定期維護和檢查網絡電纜和連接器還可以幫助識別和解決問題，然後再升級。檢查磨損的跡象，例如磨損電纜或損壞的連接器，可以及時更換並防止網絡停機時間。 在具有繁重的網絡流量或物理運動（例如數據中心或工業環境）的環境中，可以優先檢查更頻繁的檢查以確保連續運行。檢查員應尋找常見的問題，例如寬鬆的連接，彎曲的選項卡和破舊的聯繫人，這會隨著時間的流逝而降低網絡性能。

溫度，濕度和電磁干擾（EMI）等環境因素也會影響RJ45連接器的性能。 屏蔽連接器通常在高EMI環境中使用，以防止數據損壞並確保可靠的傳輸。確保電纜和連接器為其操作環境的特定條件進行評級可以減輕這些風險。例如，使用具有適當溫度和濕度等級的連接器可以防止隨著時間的推移降解。在高溫環境中，旨在承受熱膨脹的連接器可以保持穩定的連接。在潮濕的條件下，這些耐水連接器可以防止腐蝕。 培訓和教育網絡技術人員有關RJ45連接器的正確處理，安裝和維護的培訓和教育，用於最大程度地減少問題。 提供有關接線標準，正確使用工具以及最佳安裝實踐的全面培訓可以減少常見問題。技術人員應該精通解決常見問題，例如錯誤和損壞的標籤。

選擇RJ45連接器時需要考慮的因素

需要選擇適當的RJ45連接器來維護可靠，高效的結構電纜系統。高質量的RJ45連接器的特徵是它們的明亮，透明和光滑的外殼，通常由具有低熱膨脹係數的材料製成，例如聚碳酸酯（PC）。這些材料提供了準確的尺寸和出色的穩定性，可確保一致的安全連接。儘管PC通常使用，但外殼顏色可能會有所不同，因此並不總是質量的可靠指標。評估一批連接器質量的一種實用方法是檢查搖動時發出的聲音。清晰，清晰的聲音通常表明高材料密度和純度

保留閂鎖的完整性是另一個主要因素。高質量的保留閂鎖應在不斷裂的情況下承受多個彎曲，以確保連接器保持牢固地連接到電纜上。 在電纜經常被移動或重新連接的環境中，這種耐用性尤其重要。測試閂鎖的靈活性和彈性可以幫助確定連接器的整體質量。實際測試涉及多次來回傾斜閂鎖，以確保其恢復其原始位置而不會削弱跡象。 此外，RJ45連接器中的接觸銷在其性能中起著重要作用。高質量的連接器使用青銅或磷銅接觸銷，理想地用50微米的金鍍金。 這種黃金鍍提高了耐用性並提供了對腐蝕的阻力，從而確保了隨著時間的推移穩定且可靠的電連接。相反，通常由固體銅製成的質量質量差可以氧化和降解，從而導致性能問題。檢查金鍍金的厚度和引腳的材料組成可以幫助識別最佳的質量連接器。 選擇RJ45連接器時，建議考慮使用以太網電纜的類別。 CAT6或CAT6A等不同類別具有連接器必須滿足的特定要求，以確保兼容性。例如，推薦某些電纜類型的通行RJ45連接器，因為它們允許更容易對齊和電線終止。

建議從各種信譽良好的供應商那裡購買連接器，以確保兼容性和性能。 購買超出要求的更多連接器也是有益的，因為這允許測試並確保可以更換任何故障單元而不會導致延遲。不同的生產過程可能會導致網絡電纜尺寸的輕微Variat離子，因此檢查RJ45連接器的規格以查看所需的電纜直徑。 使用實際使用的實際電纜測試一些連接器可以幫助驗證兼容性和性能。

結論

了解參與計算機網絡的任何人都需要RJ45和8P8C連接器之間的差異。最初為電話網絡開發的RJ45連接器已進化以滿足現代數據傳輸的需求。結果，現在使用8p8c連接器。儘管有技術性的區別，但對於8p8c連接器來說，“ RJ45”一詞的廣泛採用使行業溝通簡化了。但是，認識到正確的術語並確保精確的安裝實踐非常適合保持網絡完整性和性能。

常見問題[常見問題]

1。8p8c連接器的通用名稱是什麼？

8p8c連接器的通用名稱是“ RJ45”。儘管“ RJ45”在技術上是指在電信中使用的特定類型的連接器，但它已被廣泛用於描述以太網電纜上發現的8p8c連接器。

2。是用於實心電纜和擱淺電纜的同一8p8c RJ45模塊化連接器嗎？

不，相同的8p8c RJ45模塊化連接器並不總是用於固體和擱淺電纜。連接器通常是專門為一種或另一種類型設計的。由於其柔韌性，通常將兩條式連接器用於擱淺的電纜，而三鍵連接器可用於實心電纜和擱淺的電纜，提供更穩定的連接。

3。我使用的是什麼RJ45連接器？

是的，您使用的RJ45連接器確實很重要。選擇取決於電纜類型（固體或擱淺），環境（屏蔽或屏蔽以防止干擾）以及特定應用（標準，通行，to，toolless或兩件式連接器）等因素。使用正確的連接器確保網絡的最佳性能和可靠性。

4。RJ45和RJ50連接器有什麼區別？

RJ45和RJ50連接器之間的主要區別是引腳數。RJ45連接器具有8個位置和8個觸點（8P8C），而RJ50連接器具有10個位置和10個觸點（10P10C）。RJ50連接器用於需要更多連接的應用，例如某些類型的電信設備和專有網絡系統。

5。RJ45和以太網連接器有什麼區別？

術語“ RJ45”專門指的是以太網電纜上使用的8P8C連接器，而“以太網連接器”是一個更廣泛的術語，可以指代以太網網絡中使用的任何連接器，包括RJ45。基本上，所有RJ45連接器都是以太網連接器，但並非所有以太網連接器都是RJ45連接器。
